ポイントデータの生成

ここでは、自分達で調査してきた家、お店などのデータを、空間上の点データ (以下、ポイントデータと呼びます)と して入力し、同時に属性データも入力する作業について説明しています。実際に 自分達が調べたデータでなくても、適当なデータを入力するだけでも、十分ポイ ントデータの入力について学習できます。やってみましょう。

  1. まず、ポイントデータを入力できるレイヤー(正確にはshpファイル)を 作成しなくてはなりません。そのためには、 ArcCatalogというアプリケーションを起動させ なくてはなりません。下記のいずれかの方法でArcCatalogを起動させましょう。

  2. ArcCatalogが起動すると下記のような画面が出てきます。下の画面の左側のように、 千葉市の一連のデータがあるフォルダを 指定します(青地に白文字の状態になる)。ここで

    メニューバーの「ファイル[ → 「新規作成」 → 「シェープファイル」

    を指定します。

    ArcCatalogでデータのあるフォルダを
指定している状態

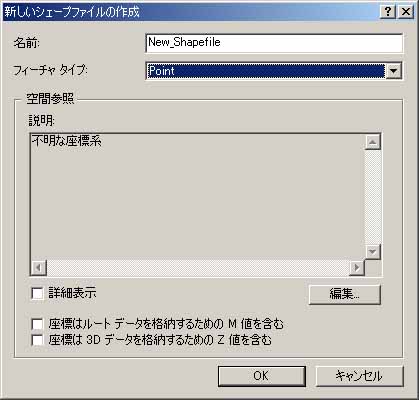

  3. 上記の結果、「新しいシェープファイルの作成」という画面が現れます。そこで

    とします (ポリゴンデータの場合は、フィーチャータイプを「Polygon」にします。 こちらのページに参考までに記録してあります)。

    ArcCatalogでポイントデータ用の
シェープファイルを指定している状態


    また、このままでは座標系を与えていないので、 「編集」ボタンをクリックします。

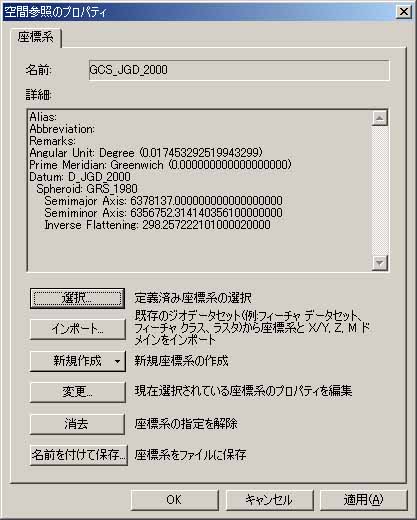

    「地理参照のプロパティ」という画面が現れますので、「選択」ボタンをクリック します。そこで、既存の千葉市のデータの座標系を選びます。つまり、下記の順番に 選択していきます。

    座標系 → 日本周辺座標系 → 地理座標系(経緯度)→ JGD2000.prj

    シェープファイル作成の際、
座標系を指定している状態


  4. ArcMap上で、先ほど作成したshpファイル(以下、「store」として話を進めます) を追加します。

  5. 「store」の属性テーブルを開き、下記のフィールドを追加します。
    注意:「編集の開始」を指定しません。指定していると、フィールドを追加で きません。

    • 店番[ (種類はShort Integer)
    • 画像番[ (Short Integer)
    • 系列名(Text)
    • 店舗名 (Text)
    • 大型台数 (Short Integer)
    • 非大型台数 (Short Integer)
  6. 現地で調査してきた家屋の位置データを順次、ポイントデータとして入力します。 「エディタ」ボタンで「編集の開始」が選択されているという前提です。

    ポイント入力 ポイント入力のため、左の画像の鉛筆マークをクリックします。 そして、調査票の「家屋番号」の順にポイントを入力していきます。

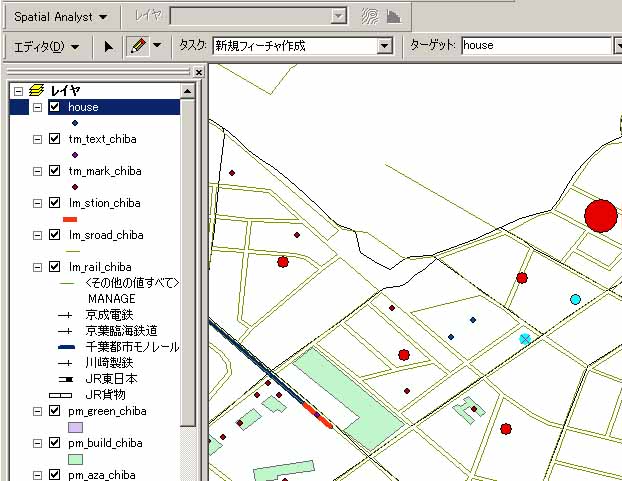

    入力作業中の様子が下の画像に示されています。入力可能な状態が水色の円で 示され、直前に入力したデータは水色の円に十字が重なっている状態になります。 ここでの入力に関しては厳密な位置を求めませんので、大体の位置で構いません。

    すべてのポイントデータを一気に入力するのではなく、時々「属性テーブル」を 開いて、正しくポイントデータが入力されているか確認しましょう。

    注意:すべてのポイントデータを入力してから、次に紹介する属性データの入力 作業を行っても、 また、ポイントデータを入力したらその属性データを入力して次のデータに移っ てもどちらでも構いません。


    ポイント入力中

  7. 現地で調査してきた家屋のデータを順次、属性テーブルに入力しますが、調査票の 「店番号」を属性テーブルの「Id」に入力するものとします。

デジカメ画像をポイントデータにリンクさせる

これから先では、ポイントデータとデジカメ画像とのリンクづけの作業を行います。 この作業では、「エディタ」で「編集の開始」と指定しておく必要は ありません。

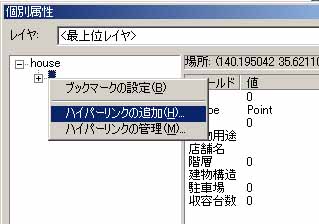

  1. 個別属性表示ボタンをアクティブにした状態 個別属性表示ボタンで、 上記の作業で入力したポイントを左クリックします。「個別属性」の画面が表示さ れますが、下の画像のように右クリックして、「ハイパーリンクの追加」 を指定します。

    ハイパーリンクの追加

  2. ポイントに対応する画像ファイルを指定します。

  3. ポイントに対応した画像を閲覧するには、ハイパーリンク ボタンをアクティブにした状態 ハイパーリンクボタンで、 ポイントをダブルクリックします。
